Приложение 2
ОПРЕДЕЛЕНИЕ
ХАРАКТЕРИСТИК РЕЖИМА
ФУНКЦИОНИРОВАНИЯ ИНДИВИДУАЛЬНЫХ ХТС

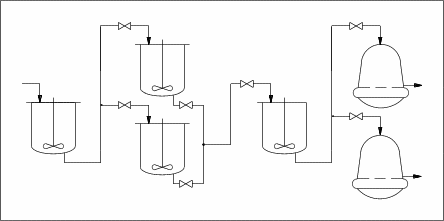

Пример 1: Q=36 m, T=2400 ч(рис. 1 П2).
Ст. 1: t1=2 Ст. 2: t2=6 Ст. 3: t3=5 Ст. 4: t4=8
Рис.1П2

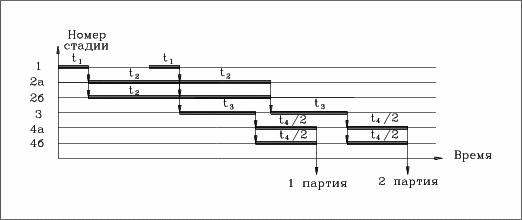

а) аппараты ст. 2 и ст. 4
работают синхронно (рис. 2 П2 ):
p1=2; p2=6;
p3=5; p4=4
® Tц=p2=6
,
е1=0.33; е2=1;
е3=0.83; е4=0.67®
.
.
Рис. 2 П2.

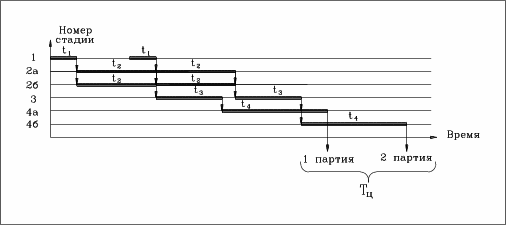

б) аппараты ст. 2 работают
синхронно, ст. 4 - с равномерным
запаздыванием (рис. 3 П2 ):
p1=2; p2=6;
p3=5; p4=4
® Tц=p2=6;
E» 0.71,
Рис. 3П2.

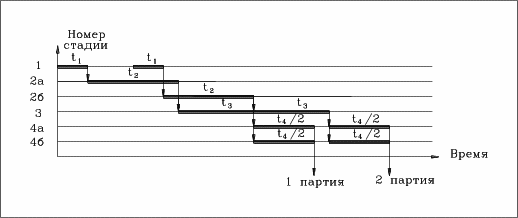

в) аппараты ст. 2 работают с
равномерным запаздыванием, ст.
4 - синхронно (рис. 4 П2 ):
p1=2; p2=3;
p3=5; p4=4
® Tц=p3=5,
е1=0.4; е2=0.6;
е3=1; е4=0.8®
,
Рис. 4 П2 .

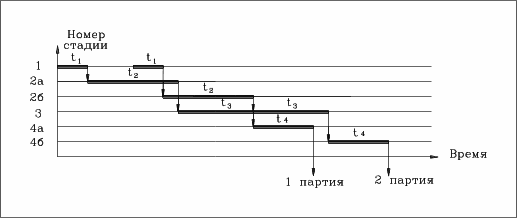

г) аппараты ст. 2 и ст. 4
работают с равномерным
запаздыванием (рис. 5 П2 ):
p1=2; p2=3;
p3=5; p4=4
® Tц=p3=5;
Е=0.7,
Рис. 5 П2 .

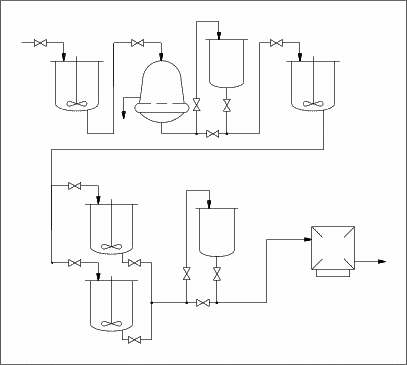

Пример 2: Q=100 т, Т=3360 ч
(рис. 6 П2).
Cт. 1, t1=3
Ст. 2, t2=4, h2=75%
пром.емк. Ст. 3, t3=4
Ст. 4: t4=8 пром.емк. Ст. 5: t5=5, h5=80%
Рис. 6 П2 .
а) без промежуточных емкостей, аппараты ст. 4 работают с равномерным запаздыванием
(рис. 7 П2 ):
p1=3; p2=4;
p3=4+3=7;
; p5=5 ® Tц=p3=7,
е1=0.43; е2=0.6; е3=1; е4=0.86;е5=0.7®
;
Рис. 7 П2 .

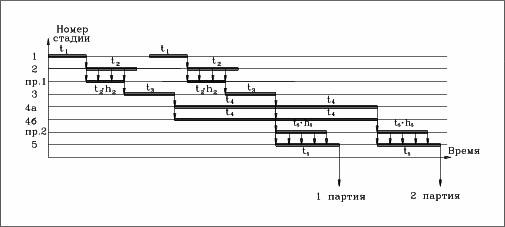

б) с промежуточными
емкостями, аппараты ст. 4
работают синхронно (рис. 8 П2 ):
p1=3; p2=4;
pп1=3; p3=4;
p4=8; рп2=4;
р5=5 ® Tц=p4=8,
е1=0.375; е2=0.5;
еп1=0.375; е3=0.5;
е4=1; еп2=0.5;
е5=0.625®
,
Рис. 8 П2
|
|
|
|
