ОПРЕДЕЛЕНИЕ
ХАРАКТЕРИСТИК РЕЖИМА
ФУНКЦИОНИРОВАНИЯ СОВМЕЩЕННОЙ ХТС
Пример: Система выпускает два продукта: Q1=50 m, Q2=80 m. Определить возможные режимы производства каждого продукта, выбрать 2 различных способа функционирования ХТС, подобрать для них значения b1 и b2, обеспечивающие выполнение условия Т1+Т2<= Т=5000 ч (рис. 1П3).
| Ст. 1: t11=0 | Cm. 2 : t12=3 | Cm. 3 : t13=6 | Cm. 4 : t14=4 | Cm. 5 : t15=5 | Промеж. емк h15=60% |
| t21=8 | t22=6 | t23=0 | t24=3 | t25=5 | h25=80% |

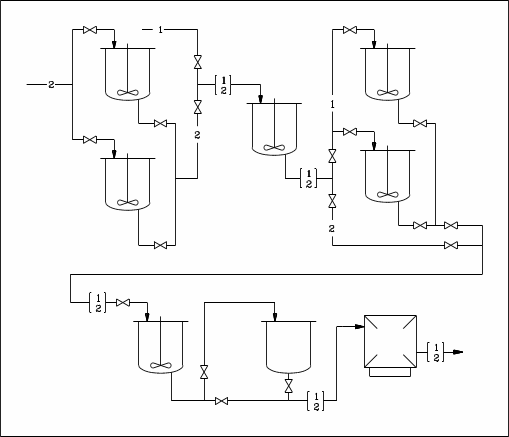

Рис.1П3
Режимы
функционирования ХТС при
выпуске 1-го продукта :
а) без
промежуточной емкости,
аппараты стадии 3 работают
синхронно: Тц1=р14=t14+h15
t15=7ч.
б) без
промежуточной емкости,
аппараты стадии 3 работают со
сдвигом: Тц1=р14=t14+h15
t15=7ч.
в) с
промежуточной емкостью,
аппараты стадии 3 работают
синхронно: Тц1=р13=t13=6
ч .
г) с промежуточной емкостью, аппараты стадии 3 работают со сдвигом по времени:
Тц1=р15=
t15=5ч.
Режимы
функционирования ХТС при
выпуске 2-го продукта :
а) без
промежуточной емкости,
аппараты стадии 1 работают
синхронно: Тц2=р21=
t21=8ч.
б) без
промежуточной емкости,
аппараты стадии 1 работают со
сдвигом: Тц2=р24=t24+h25
t25=7ч.
в) с
промежуточной емкостью,
аппараты стадии 1 работают
синхронно: Тц2=р21=t21=8
ч .
г) с промежуточной емкостью, аппараты стадии 1 работают со сдвигом по времени:
Тц2=р22=
t22=6 ч .
Возможны 8
различных способов
функционирования ХТС.
Рассмотрим два из них :
1. Режим б)
для 1- го и режим а) для 2- го
пpодукта :
Тц1=7ч;
Тц2=8 ч
Значения b1
и b2 надо
подбирать так, чтобы размеры
партий продуктов были близкими
(можно было бы обрабатывать в
одних и тех же аппаратах ):

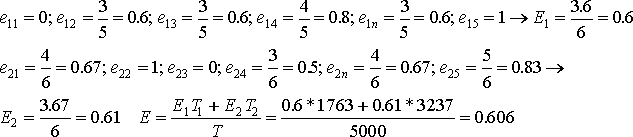

Эффективность использования оборудования:
2. Режим г)
для 1- го и режим г) для 2- го
продукта :
Тц1=5
ч; Тц2=6 ч

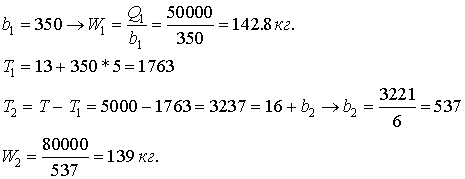

Т1=18+(b1-1)5=13+5b1
T2=22+(b2-1)6=16+6b2

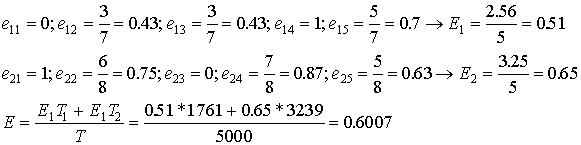

Эффективность
использования оборудования :
Первый вариант предпочтительнее с точки зрения количества аппаратуры, второй - с точки зрения размеров аппаратов и эффективности их использования.
| |
|
|
