На графиках функционирования оборудования аппаратурных стадий отображаются только основные аппараты (реактор, фильтр, сушилка). Если основной аппарат на стадии один, график выглядит следующим образом (рис. 1 П1); tj - продолжительность занятости основного аппарата   j -ой стадии обработкой одной партии сырья или промежуточных продуктов. tj -  это промежуток времени от начала загрузки аппарата до окончания его .   опорожнения   ( и  очистки, если она необходима).

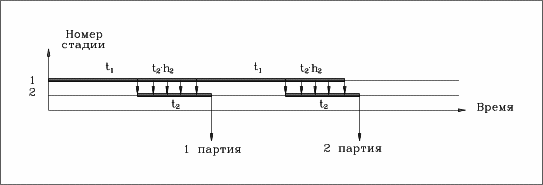

                                    Рис. 1 П1

     Если же на стадии установлены несколько основных аппаратов (идентичных), то возможны следующие варианты их функционирования:

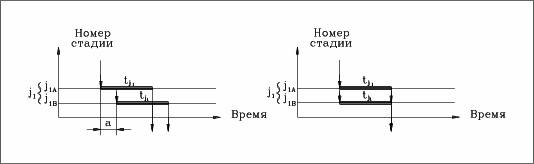

1) каждый из аппаратов принимает всю партию обрабатываемых материалов, аппараты работают со сдвигом по времени (рис. 2а П1):

                                                       а)                                                      б)

            Рис. 2 П1.

2) каждый из аппаратов принимает  долю партии материалов (n_j - число основных аппаратов  j -ой стадии), аппараты работают синхронно (рис. 2б П1).

Такой график синхронной работы двух основных аппаратов не учитывает, что аппараты заполняются не одновременно, а поочередно. Если продолжительность заполнения пренебрежимо мала по сравнению с t_j, то этот график приемлем, в противном случае его необходимо уточнить.

Первый и  второй графики соответствуют оснащению стадии емкостными аппаратами с перемешивающими устройством. В этих аппаратах реализуется режим, близкий к идеальному перемешиванию, поэтому величина t_j почти не зависит от размера обрабатываемой партии. На   стадиях, где величина t_j прямо пропорциональна размеру обрабатываемой партии (стадии фильтрования, сушки) при синхронной работе n_j аппаратов длительность обработки     доли партии составит   .  При установке на стадии нескольких  рамных или камерных фильтрпрессов синхронная обработка равных долей  партии реализуется путем включения следующего аппарата после заполнения пастой всех рам (камер) предыдущего, т.е. n_j  аппаратов рассматриваются как один с поверхностью фильтрования V_jn_j.

Пример 1

          Ст. 1: t₁=6    Промежуточная    емкость    Ст. 2: t₂=5; h₂=80%

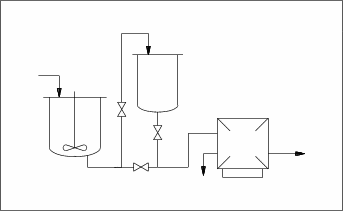

        Рис. 3 П1.

h₂ - доля времени собственно фильтрования в t₂ - времени занятости фильтрпресса обработкой одной партии массы.

а) режим без промежуточного накопления (рис. 4 П1):

p₁=t₁+ h₂ t₂= t₁+0.8*5=10 ч.

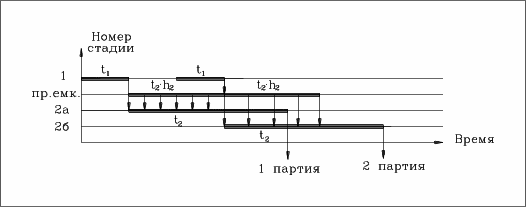

Рис. 4 П1.

 б) с промежуточной емкостью и учетом времени перекачки (t_Т=1) (рис. 5 П1):

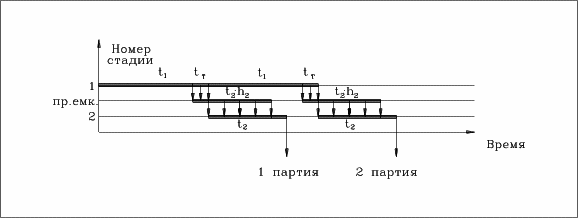

Рис. 5 П1.

Пример 2

          Ст. 1: t₁=8         Ст. 2: t₂=5

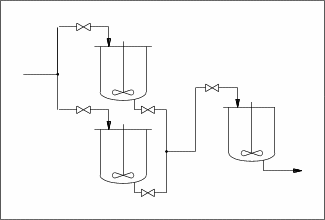

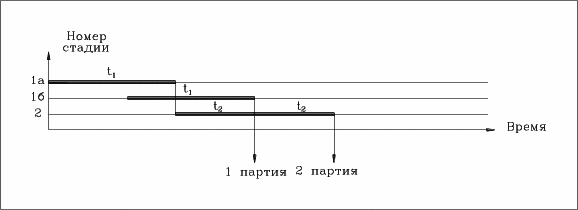

(рис. 6 П1):

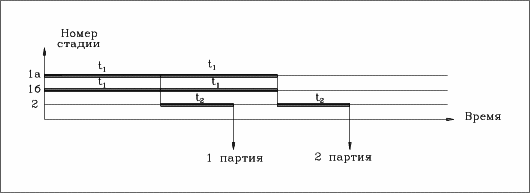

а) синхронная работа аппаратов стадии 1(рис. 7 П1):

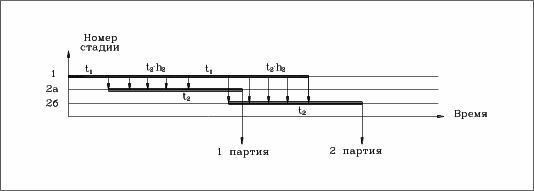

рис. 7 П1

б) работа аппаратов стадии 1со сдвигом по времени (рис. 8 П1):

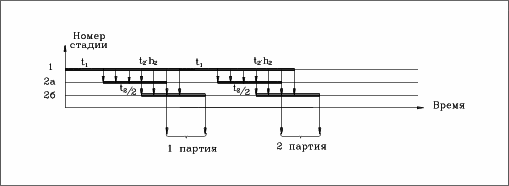

Рис. 8 П1

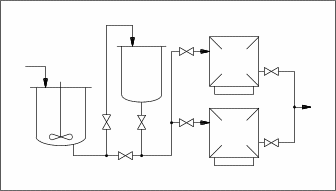

Пример 3 (рис. 9 П1):

Ст. 1: t₁=3      Промежуточная   Ст. 2: t₂=10; h₂=60%

  емкость

Рис. 9 П1.

а) без промежуточной емкости, фильтрпрессы стадии 2 работают со сдвигом (рис. 10 П1): p₁=t₁+h₂ t₂= 9 ч

.

Рис. 10 П1.

б) без промежуточной емкости, аппараты стадии 2 работают синхронно (рис. 11 П1):

Рис. 11П1 .

 в) с промежуточной емкостью, аппараты стадии 2 работают со сдвигом (рис.12П1):

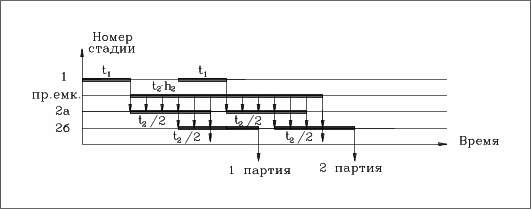

        Рис. 12 П1.

г) с промежуточной емкостью, аппараты стадии 2 работают синхронно (рис. 13 П1):

Рис. 13 П1
