Приложение 7

 РАЗМЕЩЕНИЕ НОВЫХ ПРОДУКТОВ НА ОБОРУДОВАНИИ

ДЕЙСТВУЮЩЕЙ ХТС

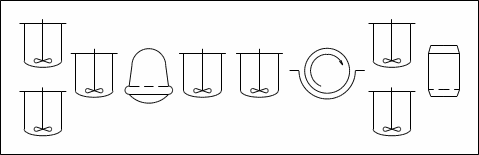

Пример: разместить два новых продукта: Q1=50 m; Q2=70 m на оборудовании ХТС, состоящей из 8-ми аппаратурных стадий, если   T= 1200 ч (рис. 1 П7).

В результате сравнения требований к технологии синтеза продуктов и характеристик имеющегося оборудования сформирована новая структура ХТС: 1-ый продукт синтезируется в аппаратах стадий 1, 3, 5, 6, 7, 8; 2-ой - стадий 2, 4, 6, 7, 8.



                   Ст. 1        Ст. 2        Ст. 3              Ст. 4           Ст. 5                  Ст. 6             Ст. 7         Ст. 8

                     n1=2        n2=1            n3=1               n4=1              n5=1                   n6=1              n7=2          n8=1

                    V1=1.6м3  V2=5м3     V3=1.6м2        V4=6.3м3       V5=6.3м3              V6=40 м2         V7=3.2м3   V8=20м2

                      0.3<=f1<= 0.8      0.25<= f2<= 0.85    0.35<=f4<=0.75       0.3<= f5<= 0.8       0.4<=f7<= 0.7

Продукт 1:

g11=3500л/т; t11=6ч;

g13=2000л/т; a13=150л/м2час; h13=80%;

g15=5000л/т; t15=2ч;

g16=1350кг/т; a16=10.5кг/м2час; h16=95%;

g17=2500л/т; t17=4ч;

g18=1150кг/т; a18=6.25кг/м3час; h18=90%.

 Продукт 2:

g22=4000л/т; t22=2ч;

g24=5500л/т; t24=5ч;

g26=1500кг/т; a26=9кг/м2час; h26=90% ;

g27=2800л/т; t27=3ч;

g28=1120кг/т; a28=7кг/м2час;  h28=95%.



1) Выбор режима функционирования аппаратов стадий 1и 7 режима совместной работы емкостных реакторов с фильтрами и сушилкой.

Поскольку , аппараты ст. 1 не могут работать с равномерным запаздыванием. При синхронной работе аппаратов соответствующие граничные значения W1 составят 0.270 и 0.732; => предварительно: .



Аппараты ст. 7 могут работать с равномерным запаздыванием: предварительно 0.456<= W2<= 0.8, Tц1=t11=6 ч, Тц2=t24=5 ч.

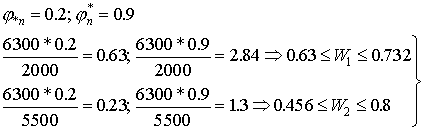

Аппарат ст. 4 можно дополнительно использовать как емкость для приема фильтрата 1-го продукта со ст. 3, а аппарат ст. 5 - как емкость для подачи суспензии 2-го продукта на фильтр ст. 6. Проверим эти возможности, приняв  такое дополнительное использование возможно

Тогда: t*13=Tц1=6 ч.

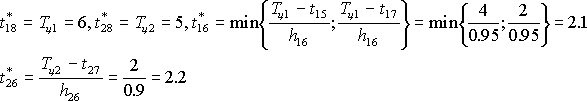

В группе стадий 6, 7, 8 временной режим очень напряженный. Предположим, что один из аппаратов ст. 7 будет играть роль напорной емкости сушилки ст. 8:

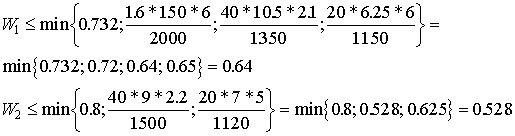

 Следовательно, возможность размещения существует и можно принять

  W1=0.64; W2=0.528

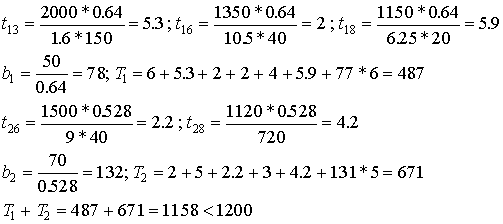

Тогда:

:

Длительности пребывания массы в емкостях

t14=5.3*0.8=4.2; t25=2.2*0.9=2; t/17=5.9*0.9=5.3; t/27=4.2*0.95=4;

p15=2+2*0.95=3.9; p17=4+2*0.95=5.9; p27=3+2.2*0.9=5.

Теперь можно построить графики Гантта и определить эффективность функционирования оборудования  ХТС
