Приложение 6
ОПРЕДЕЛЕНИЕ
АО СОВМЕЩЕННОЙ ХТС
Пример: определить
размеры и число аппаратов,
необходимые для выпуска
продуктов, если Q1=40
m, Q2=60 m, T=1000 ч
(рис. 1 П6).
Доступные емкостные
аппараты: 0.1; 0.25; 0.4; 0.63; 1; 1.6; 2.5; 3.2;
5; 6.3; 10; 16; 25; 32; 50 м3;
ФП: 40, 50, 63, 80, 100, 112, 140, 220 м2;
Сушилки во взвешенном
слое: 4.6; 20; 40 м3.
Ст. 1
Ст. 2 Ст. 3
Ст. 4 Ст. 5
Прод.1 : g11=2500
л/т g12=4500 л/т
g13=2000 л/т
g14=3500
л/т g15=1100
кг/т
t11=3ч
t12=5 ч
h13=80% t14=2
ч
h15=90%
а13=4.5
кг/м2час
a15=5 кг/м3час
m13=1500 кг/т
Прод.2:g21=4000
л/т g22=6500 л/т
g23=4500 л/т
g24=5000
л/т g25=1200
кг/т
т23=2000
кг/т
а23=2 кг/м2час
а25=6 кг/м3час
d3=20
мм
t21=2
ч t22=6
ч
t24=3ч
h23=70%
h25=90%
f*1=0.3
f*2=0.35
f*4=0.4
f1*=0.8 f2*=0.75 f4*=0.8

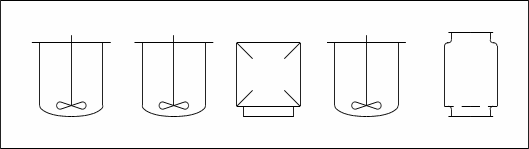

Рис.1П6
При непосредственном
взаимодействии ст. 2 и 3:
p12=5+3.3*0.8=5+2.6=7.6
ч; p22=6+4.4*0.7=6+3.1=9.1 ч;
Tц1 =7.6ч;
Tц2 =9.1 ч.

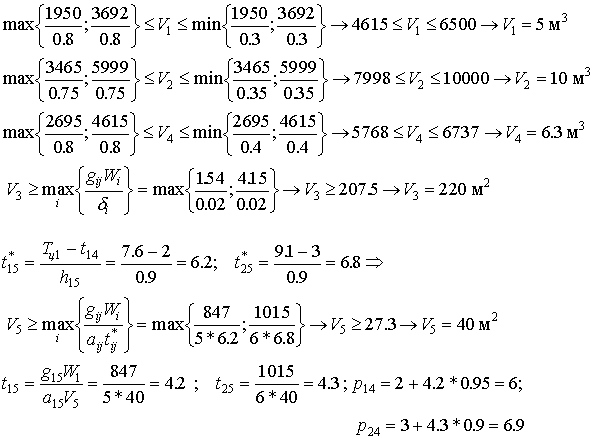

Загрузки аппаратов gi
jWi:1950 л; 3465л;
1.54м3;
2695 л;
847кг
3692 л; 5999л; 4.15м3; 4615 л; 1015кг
Определим минимальные
продолжительности выпуска
продуктов на выбранном АО. По
1-му продукту:

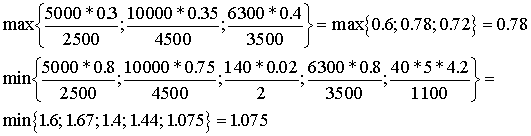

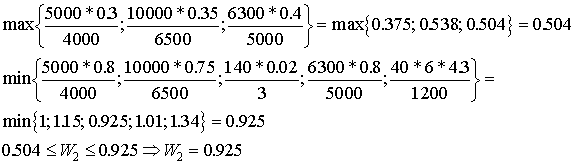

0.77<= W1<=
1.075,
может быть увеличено до 1.075,
.
По 1-му продукту имеется
резерв производительности: 400-306.3=93.74
можно дополнительно
выпустить 12 партий или 12.8 т
продукта;
Пo 2-му продукту:
Резерва по 2му продукту нет.
|
|
|
|
